مقدمه ای از ایسیو(ای سی یو) زیمنس بایفیول (دوگانه سوز) شبکه CBR :
در برخی از خودروهای جدید بعد از سال ۹۳ با ساختار سوخت رسانی گاز و بنزین شرکتی ایسیو زیمنس بایفیول با پشتیبانی از ارتباط شبکه CAN استفاده شده است .
از جمله خودروهایی که با EMS زیمنس بایفیول CBR و CA6 و CA4 و CA2 به کار رفته اند عبارتند از :
- پژو ۴۰۵ دوگانه کارخانه ای
- وانت آریسان
- وانت مزدا ۲۰۰۰
- پراید دوگانه با ایموبیلایزر CANو CIM
- پیکان وانت دوگانه یورو۴
- سمند EF7 دوگانه
- تیبا دوگانه سوز
- زامیاد بنزینی با ایسیو دوگانه
- زامیاد دوگانه سوز
انواع دیگر زیمنس بایفیول شبکه :
علاوه بر زیمنس بایفیول CBR که در بالا چند نمونه از آن را مشاهده کردید دو نوع ایسیو زیمنس بایفیول به صورت شبکه دار موجود است که عبارتند از :
زیمنس بایفیول CIX48 :
تصویر زیمنس بایفیول CIX48 خودرو آریسان
زینمس بایفیول CIX48 علاوه بر آریسان روی وانت سایپا یا هامون نیسان آبی و همینطور بر روی پراید ، پژو ۴۰۵ نیز نصب شده است که تفاوت سخت افزاری ندارند و با تغییر نرم افزار میشود به جای یکدیگر استفاده کرد.
برای مشاهده و خرید ایسیو(ECU) آریسان دوگانه سوز ، برند زیمنس از فروشگاه اینترنتی ایسیو بانک بر روی دکمه زیر کلیک کنید.
سومین نوع از زیمنس بایفیول مربوط میشود به زیمنس بایفیول شبکه CCX می باشد.
که روی لبه کانکتور و همین طور بعد از شماره کالیبراسیون نرم افزار روی برچسب ایسیو عبارت ECMB درج میشود.
سخت افزار و نرم افزار این ایسیو با دیگر زینمس های بایفیول شبکه دار متفاوت است و جایگزین هیچ کدام یک از آن ها نیست.
علاوه بر آن نرم افزار داخلی این ایسیو تفاوت زیادی با نرم افزار دیگر ایسیو زیمنس دارد و همچنین قابلیت ریمپ و دانلود فعلا برای این ایسیو وجود ندارد .
بنابراین با اولین دانلود این ایسیو غیر قابل استفاده میشود و چون نرم افزاری برای آپدیت وجود ندارد دیگر قابل استفاده مجدد نیست و عملا غیر قابل استفاده میشود بنابراین تعمیرکار ها نیز نباید این ایسیو را ریمپ یا محدود سرعتش را اصلاح کنند.
برای مشاهده و خرید ایسیو (ECU) پژو ۴۰۵ دوگانه سوز ، برند زیمنساز فروشگاه اینترنتی ایسیو بانک بر روی دکمه زیر کلیک کنید.
راهنمای تعمیرات ایسیو زیمنس شبکه CBR:
با توجه به قیمت بالای ایسیو زینمس های بایفیول نسبت به ایسیو های تک سوز تعمیرات این ایسیو ها به صرفه می باشد. در ادامه راهنمای تعمیرات این ایسیو برای تعمیرکارانی که قصد تعمیر را دارند قرار میگیرد.
راهنمای تعمیرات ایسیو زینمس بایفیول شبکه دار:

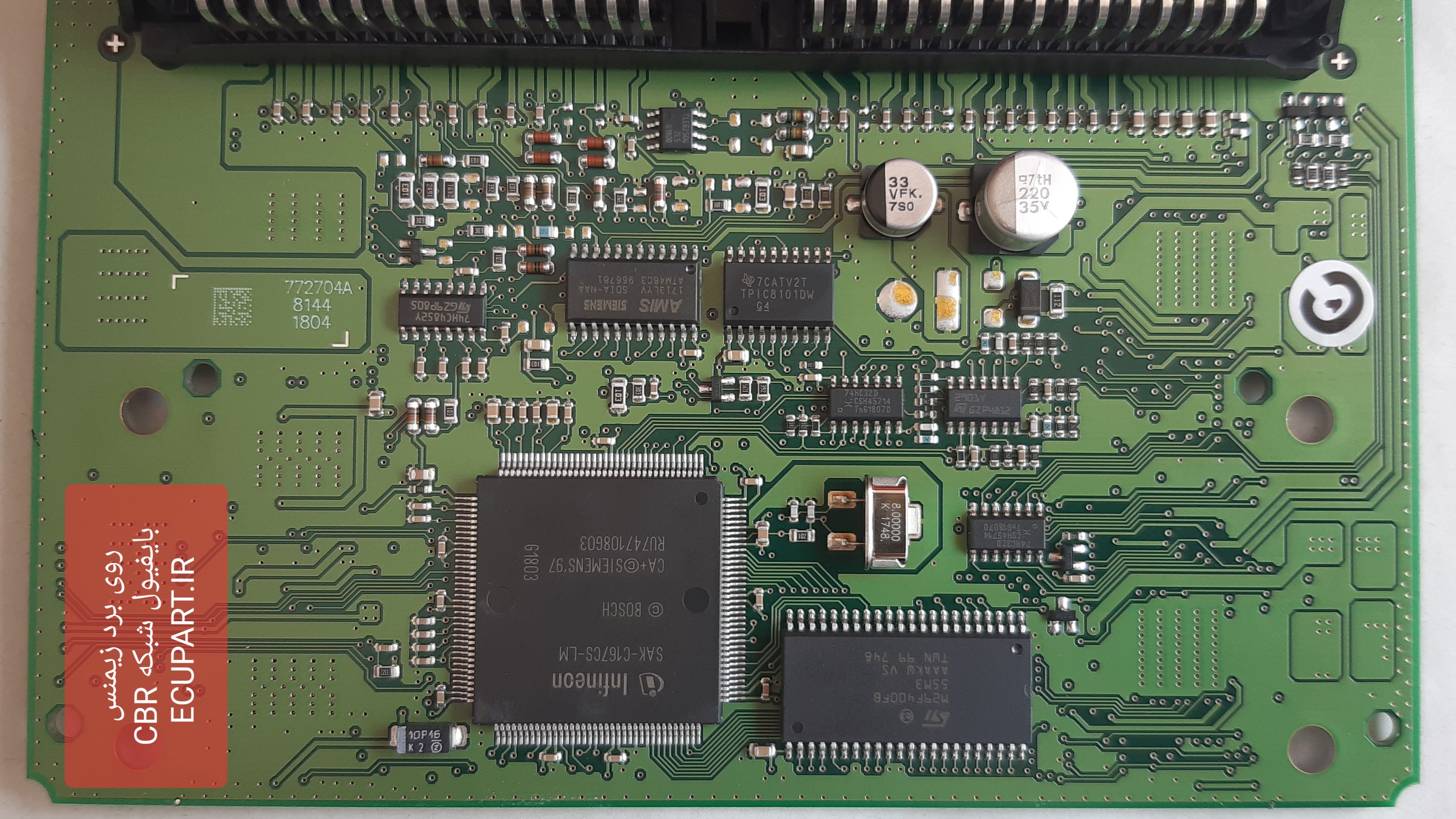

تصویر روی برد ایسیو زیمنس بایفیول شبکه دار CBR
شماره قطعه در تصویر | شماره فنی قطعه | توضیحات |
۱ | SAK-C167CS | میکروکنترلر ۱۶ بیتی |
۲ | M29F400FM | حافظه فلش ۵۱۲ کیلو بایتی |
۳ | ۷۴HC485 | آیسی واسط دریافت سیگنال از سنسور دمای هوا و سطح سنج سوخت داخل باک |
۴ | ATM46C3 | آیسی ارتباط با دستگاه دیاگ / دریافت کننده سیگنال دور موتور و فیدبک از کویل |
۵ | TPIC8101 | پردازنده سیگنال سنسور ناک |
۶ | ۷۴HC32D | آیسی گیت ار انژکتور گاز |
۷ | LM2901 | آیسی تقویت کننده ورودی انژکتور گاز |
۸ | ۷HC32D | گیت ار انژکتورهای بنزین |
۹ | TLE6250G | آیسی ارتباط CAN |
راهنمای تعمیرات زیر برد زینمس بایفیول شبکه دار:
تصویر زیر برد ایسیو زیمنس بایفیول شبکه دار CBR
شماره قطعه در تصویر | شماره فنی قطعه | توضیحات |
۱ | A2C08350 | آیسی مولتی انژگتورهای ۱ و ۲ گرمکن اکسیژن / شیر برقی گاز / رله اول / چراغ چک / انژکتورهای گاز ۳ و ۴ |
۲ | A2C08350 | آیسی مولتی انژکتور های ۳ و ۴ / فن / کولر / شیر برقی گاز / رله دوم / کنیستر / انژکتور های گاز ۱ و ۲ |
۳ | ۲N604L | تقویت کننده انژکتور های گاز ۳ و ۴ |
۴ | ۲N604L | تقویت کننده انژکتورهای گاز ۱ و ۲ |
۵ | ۷۴HC574D | آیسی گیت فلیپ فلاپ |
۶ | CY62256NLL | رم استاتیک |
۷ | U705 | آیسی رگولاتور ولتاژ |
۸ | A2C56211 | آیسی رگولاتور ولتاژ |
۹ | V5036 | ترانزیستور درایور کویل ۲ و ۳ |
۱۰ | V5036 | ترانزیستور درایور کویل ۱ و ۴ |
همین طور که در تصویر راهنمای تعمیرات ایسیو زیمنس بایفیول CBR مشاهده میکنید میکروکنترلر استفاده شده این قطعه ایسیو از یک فلش خارجی برای اجرا کردن برای برنامه اصلی ایسیو استفاده میکنند.
و همین طور که مشاهده میکنید تفاوت جزئی با ایسیو زینمس بایفیول معمولی وجود دارد و مهم ترین تغییر آن نیز IC شبکه می باشد که بین دو کانکتور روی برد وجود دارد که در زینمس های معمولی زینمس بایفیول این IC ارتباط با CAN وجود ندارد .
انواع ایسیو های زیمنس بایفیول شبکه دار ایرانخودرویی و سایپایی:
ایسیو زیمنس دوگانه سوز پراید و تیبا CBR شبکه دار
ایسیو زیمنس دوگانه سوز پژو ۴۰۵
ایسیو زیمنس دوگانه سوز سمند EF7
تفاوت ایسیو زیمنس بایفیول با بنزینی:
تفاوت عمده ای دو نوع ایسیو مربوط به ورودی های اضافی از سوی سنسورهای درگیر با تجهیزات سوخت CNG و خروجی های انژکتورهای گاز می شود.
سخت افزار ایسیو زیمنس بایفول شبکه دار به هم راه درب رویی و زیرین این ایسیو را مشاهده می کنید.
سوکت و روی برد ایسیو زیمنس بایفیول
زیر برد ایسیو زیمنس بایفیول
